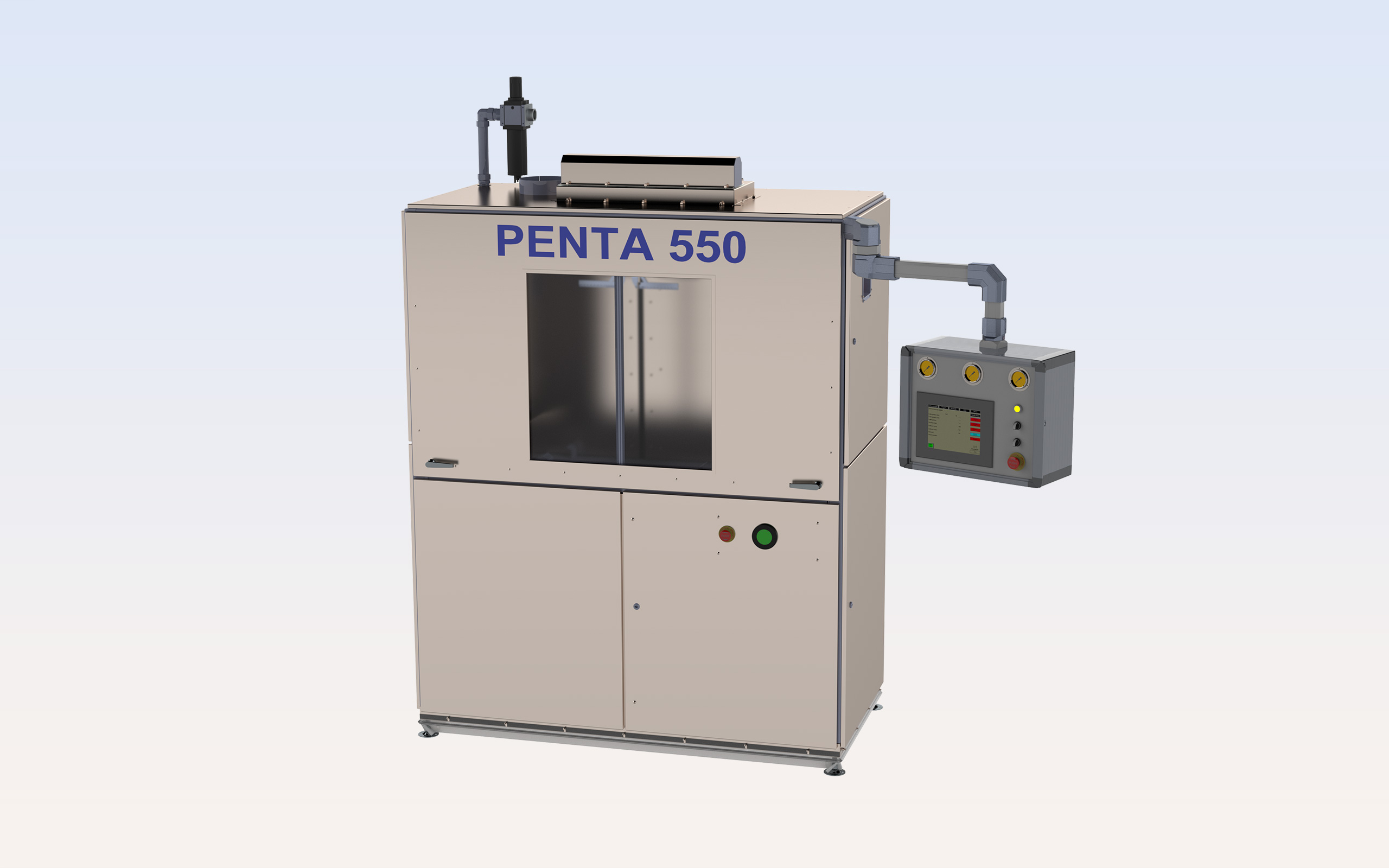

PENTA 550

3D View - coming soon
3D View - coming soon

Manuelle Heißluftverzinnungsanlage

Die Penta 550 ist eine mit modernster Technik ausgestattete vertikale Heißluftverzinnungsanlage. Die Penta 550 verfügt über die bewährten Vorteile der Penta-Serie. Dazu gehören höchste Qualität und Langlebigkeit, eine preiswerte und einfache Wartung, geringe Ersatzteilkosten und Bedienerfreundlichkeit. Durch die Kapselung des Verzinnungsraumes ist die Produktion nahezu emissionsfrei. Natürlich ist auch diese Penta-Anlage für jedes Lot geeignet. Das Touch-Farbdisplay bietet eine komfortable und einfache Bedienung und die High-Speed SPS sorgt für eine sicheres und zuverlässiges Arbeiten der Maschine.

Technische Merkmale

Bodenrahmen
Der Bodenrahmen ist aus starkwandigem Edelstahl-Vierkantrohr gefertigt und dient als tragendes Element für alle eingebauten Aggregate. Er ist luftdicht verschweißt und wird als Druckluft Pufferspeicher für den Abblasvorgang der Luftmesser benutzt.
Oberer Aufsatzrahmen
Der obere Aufsatzrahmen aus Vierkantrohr ist mit dem Bodenrahmen verschweißt und bildet hiermit eine verbindungssteife Einheit.
Hublift
Der Hublift für den Klammer- und Plattentransport ist ein elektrisch geregelter Drehstrom-Linearantrieb. Die Eintauch- und Auszugsgeschwindigkeit wird im Menü vorgewählt und gespeichert.
Maschinenverkleidung
Alle äußeren Verkleidungsbleche aus Edelstahl sind als Einzelteile mit dem Rahmen verschraubt. Die obere Fronttür dient als Träger für zwei parallel laufende Scheiben aus Plexiglas. Die Tür lässt sich,unterstützt durch Gasfedern, nach oben hoch schwingen. Die inneren Abdeckbleche liegen unbefestigt auf den Rahmenteilen und Aggregaten und sind durch Abkantungen und Aussparungen in ihrer jeweiligen Position fixiert.
Leiterplattenaufnahmeeinheit
Die Aufnahme der Leiterplatten erfolgt durch eine am Hub Lift montierte Klammer. Die Klammer aus Titan greift die Leiterplatte über einen Fußschalter gesteuerten Pneumatik Zylinder.
Lottopf
Der Lottopf ist ein auf einem Drehgelenk stehender Behälter aus einem Spezialedelstahl, der nach Entfernen der Arretierung für Wartungs- und Reinigungsarbeiten ausgeschwenkt werden kann. Die Heizung erfolgt indirekt über elektrische Flächenheizelemente.
Lot-Pumpe
Die frei zugängliche, frequenzgeregelte Lotpumpe besteht aus wenigen Einzelteilen undlässt sich durch Lösen eines des Schnellspanners einfach demontieren.
Luftmesser
Dieser ist ein elektrisch beheizter, massiver Wärmespeicherblock zur Versorgung der Luftmesser mit Heißluft. Beim Blasvorgang wird die Pressluft durch die im Heizblock befindliche Austauschregister geleitet. Für jedes Luftmesser ist ein elektrisch gesteuerter Druckregler eingebaut. Die Ansteuerung erfolgt über das Bedienermenu im Terminal. Der eingestellte Wert für das jeweilige Luftmesser ist in der SPS gespeichert und wird über ein Manometer angezeigt.
Lufterhitzer
Dieser ist ein elektrisch beheizter, massiver Wärmespeicherblock zur Versorgung der Luftmesser mit Heißluft. Beim Blasvorgang wird die Pressluft durch die im Heizblock befindliche Austauschregister geleitet. Für jedes Luftmesser ist ein elektrisch gesteuerter Druckregler eingebaut. Die Ansteuerung erfolgt über das Bedienermenu im Terminal. Der eingestellte Wert für das jeweilige Luftmesser ist in der SPS gespeichert und wird über ein Manometer angezeigt.
Bedienungs- und Kontroll-Terminal
Das dreh- und schwenkbar außerhalb der Maschine montierte Terminal besitzt eine zentrale Steuerung, über die sämtliche Abläufe gesteuert werden. In den bis zu 50 verschiedenen Parameter Menüs werden die Betriebsparameter wie: Abblasdruck, Tauchzeit und Hubgeschwindigkeit abrufbar hinterlegt. Alle Daten und Zustände von Steuerelementen, Schütze und Ventile sind in einem Funktions-Testprogramm kontrollierbar. Die Heizelemente am Lot Topf und im Lufterhitzer werden automatisch überwacht. Ein im Hintergrund laufendes Überwachungsprogramm wertet Störungen aus und öffnet ein Hilfemenü zur Fehlerbehebung.

Technische Daten

  • Breite x Tiefe x Höhe: 1800 x 900 x 2200 /mm
  • Gewicht: 950 kg
  • Durchsatz: 150 ... 20 PCB/h
  • Max. Plattengröße: 700 x 700 x 6 / mm
  • Luftdruck: 6...8 bar, ca. 280 Nl/cycle,
  • Kompressor Leistung: 14 kW
  • Abluft: 2000 m3 / h, 800 – 1.000 Pascal
  • Lot Kapazität: 365 kg Bleilot, 320 kg bleifreies Lot
  • Elektr. Installation: 48 kW
  • Verbrauch: ca. 26 kW
  • Aufheizzeit: 2,5 Stunden
